La modélisation objet est le cœur du système AB. Un objet est un regroupement fini de composants permettant d’assurer une fonction sans ajouter autre chose. Les fixations sont intégrées dans la composition objet. Exemples d’objets : tableau électrique de cellule ; kits de prolongateurs pour luminaires, prises ou chauffage; équipements à connexion rapide, luminaires, prises ou chauffage; WC avec son alimentation eau; module cloison pleine toute largeur 1.20m hauteur 2.50, bloc porte 90, dalle de plancher surélevé et son équipement, etc.

Un projet AB est donc réalisé avec des objets étudiés à l’avance, dés lors, la transposition desdits objets dans des solutions informatiques du marché est évidente. Pour cela 3 outils sont nécessaires: un logiciel de CAO compatible IFC et un gestionnaire de base de données interfacé avec un traitement de texte. Pour développer des objets graphiques 2D et 3D Allplan de Nemetschek est utilisé pour sa puissance, sa spécificité au monde de l’architecture et sa compatibilité régulièrement mise à jour au standard IFC. Pour ce qui concerne la nomenclature de composition des objets, les références produits industriels, les tarifs publics, les temps de préfabrication et de pose, des bases SQL ont étés mises au point, ainsi que des interfaces utilisateurs permettant de générer les pièces écrites d’un projet AB directement au format Word.

Suivant la nécessité, les objets graphiques sur ALLPLAN sont représentés :

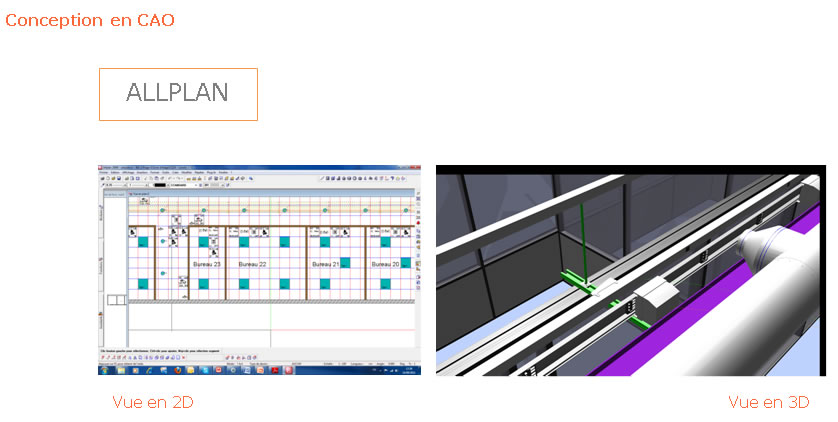

- En 2D, comme par exemple des tableaux (TC) électriques de cellule. (photo)

- En 3D, sont représentés des objets dont l’encombrement dans l’espace peut être source de conflit avec d’autres objets ou avec le clos couvert (poutres, murs, poteaux, planchers, etc.). Exemple: canalisations électriques préfabriquées. (vue 3D)
